Langstreckenfahrzeugmontierte Drohnen-Jammerer speziell für FPV

GR500U- 600.LRFahrzeugmontierte Drohnenstörgeräte

1. Beschreibung

In den letzten Jahren wurden Drohnen, insbesondere FPV-Drohnen mit spezieller Frequenz von 100-400 MHz und spezieller LORA-Kommunikationstechnologie, in der Frontlinie weit verbreitet.Die Drohnenstörgeräte mit traditioneller Technologie haben eine schlechte Leistung bei diesen FPV-Drohnen.. Um sich gegen diese FPV Drohnen mit spezieller Frequenz zu schützen und Soldaten zu schützen..Es wendet LORA-Störtechnologien auf drei Kanäle innerhalb der Frequenzbänder von 100-400 MHz an. Die HF-Leistung jedes Bandes beträgt 200 W. Die Gesamtleistung beträgt 600 W. Die Antennen sind alle omnidirektionale Antennen.

2. technische Spezifikationen

1. Störungsbänder (MHz): 100-200,200-300,300-400;
2. HF-Gesamtleistung: 600 W, jeweils 200 W;
3. Störtechnik:LORA-Störtechnik;
4. Störweite: 1 km ((Störweite zum Drohnen-Steuerweiteverhältnis = 0).5:1, für FPV-Steuergeräte mit HF-Leistung 1W)
5. Antennen:3 Allrichtungsantennen

100-200MHz, eine Antenne;

200-300 MHz, eine Antenne;

300-400 MHz, eine Antenne;

1. Antennenverstärkung: ca. 1 dB;
2. Antenne VSWR: 1,8 Pfund.
3. Antennenimpedanz:50Ω;
4. Stromversorgung:28V50A; (wir empfehlen, einen Fahrzeuggenerator für die Stromversorgung zu verwenden)
5. Größe der Haupteinheit: 480*400*235mm;
6. Hauptgewicht der Einheit:35 kg;

3Antennenmerkmale

1. Antennengröße:drei Zylinder mit einer Größe von F65*30cm,F50*30cm,F50*30cm,Installationsrackhöhe 50cm;

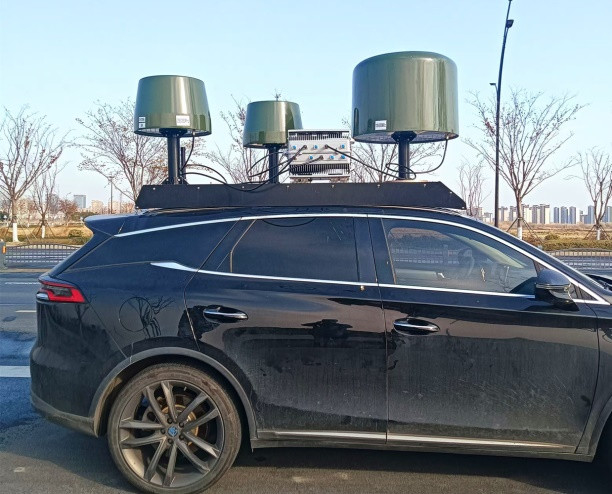

2. Antennenanlage:Dreiecksanordnung wie in der nachstehenden Abbildung dargestellt.
3. Anschlüsse für die Haupteinheit:Anschlüsse des Typs N;
4. Antennenanschlüsse:N-Typanschlüsse;
5. Betriebstemperatur: -40 °C bis + 55 °C.
6. Betriebsfeuchtigkeit: ≤ 85% RH.

4. Geräteliste

1. 1 Haupteinheit;
2. 3 allseitige Antennen;
3. 3 Montagestelle für Omnidirectional-Antennen;
4. 3 HF-Kabel;
5. 1 Gleichstromkabel;
6. 1 Steuerkabel.
